Iron material

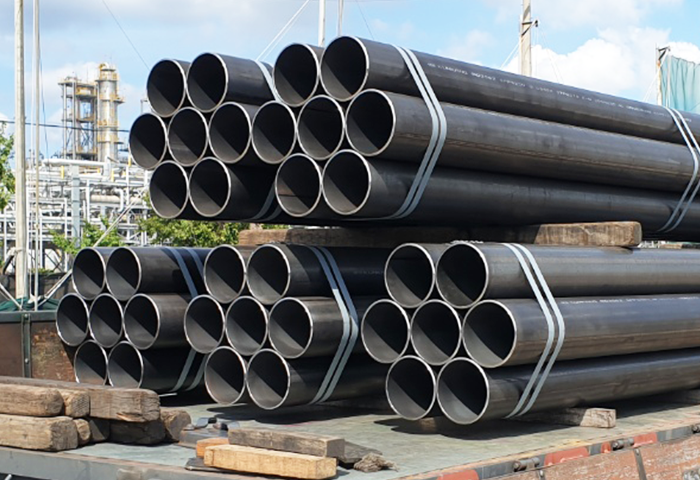

  • 압력배관용 강관
  • 배관용 강관
  • 정사각형
  • 직사각형
  • 철근

이형철근 (REINFORCING STEEL BAR)

호칭 지름 바깥 지름 호칭 두께
스케줄10 스케줄20 스케줄30 스케줄40 스케줄60 스케줄80
두께 무게 수압 시험 압력 두께 무게 수압 시험 압력 두께 무게 수압 시험 압력 두께 무게 수압 시험 압력 두께 무게 수압 시험 압력 두께 무게 수압 시험 압력
A B mm mm kg/m kgf/㎠ mm kg/m kgf/㎠ mm kg/m kgf/㎠ mm kg/m kgf/㎠ mm kg/m kgf/㎠ mm kg/m kgf/㎠
10 3/8 17.3 2.3 0.851 2.8 1.00 3.2 1.11
15 1/2 21.7 2.8 1.31 3.2 1.46 3.7 1.64
20 3/4 27.2 2.9 1.74 3.4 2.00 3.9 2.24
25 1 34.0 3.4 2.57 3.9 2.89 4.5 3.27
32 1¹/4 42.7 3.6 3.47 4.5 4.24 4.9 4.57
40 1¹/2 48.6 3.7 4.10 4.5 4.89 5.1 5.47
50 2 60.5 3.2 4.52 3.9 5.44 4.9 6.72 5.5 7.46
65 2¹/2 76.3 4.5 7.97 5.2 9.12 6.0 10.4 7.0 12.0
80 3 89.1 4.5 9.39 5.5 11.3 6.6 13.4 7.6 15.3
90 3¹/2 101.6 4.5 10.8 5.7 13.5 7.0 16.3 8.1 18.7
100 4 114.3 4.9 13.2 6.0 16.0 7.1 18.8 8.6 22.4
125 5 139.8 20 5.1 16.9 36 50 6.6 21.7 60 8.1 26.3 90 9.5 30.5 120
150 6 165.2 (2.0) 5.5 21.7 (3.5) (5.0) 7.1 27.7 (6.0) 9.3 35.8 (9.0) 11.0 41.8 (12)
200 8 216.3 6.4 33.1 7.0 36.1 8.2 42.1 10.3 52.3 12.7 63.8
250 10 267.4 6.4 41.2 7.8 49.9 9.3 59.2 12.7 79.8 15.1 93.9
300 12 318.5 6.4 49.3 8.4 64.2 10.3 78.3 14.3 107 17.4 129
350 14 355.6 6.4 55.1 7.9 67.7 9.5 81.1 11.1 94.3 15.1 127 19.0 158
400 16 406.4 6.4 63.1 7.9 77.6 9.5 93.0 12.7 123 16.7 160 21.4 203
450 18 457.2 6.4 71.1 7.9 87.5 11.1 122 14.3 156 19.0 205 23.8 254
500 20 508.0 6.4 79.2 9.5 117 12.7 155 15.1 184 20.6 248 26.2 311
550 22 558.8 6.4 87.2 9.5 129 12.7 171 15.9 213 - - - -
600 24 609.6 6.4 95.2 9.5 141 14.3 228(210) - - - - - -

배관용 탄소강관 KS D 3507(JIS G 3452)

호칭지름 바깥지름 (mm) 바깥지름의 허용차 두께 (mm) 두께의 허용차 소켓을 포함치 않은 무게 kg/m
A B 테이퍼 나사관 기타관
10 3/8 17.3 ±0.5mm(0.5mm) 2.35(2.3) 규정하지않음 -12.5% 0.866(0.851)
15 1/2 21.7 ±0.5mm(0.5mm) 2.65(2.8) 1.25(1.31)
20 3/4 27.2 ±0.5mm(0.5mm) 2.65(2.8) 1.60(1.68)
25 1 34.0 ±0.5mm(0.5mm) 3.25(3.2) 2.45(2.43)
32 1 ¹/4 42.7 ±0.5mm(0.5mm) 3.25(3.5) 3.16(3.38)
40 1 ¹/2 48.6 ±0.5mm(0.5mm) ±1%(±1%) 3.25(3.5) 3.63(3.89)
50 2 60.5 ±0.5mm(0.5mm) ±1%(±1%) 3.65(3.8) 5.12(5.31)
65 2 ¹/2 76.3 ±0.7mm(0.5mm) ±1%(±1%) 3.65(4.2) 6.34(7.47)
80 3 89.1 ±0.8mm(0.5mm) ±1%(±1%) 4.05(4.2) 8.49(8.79)
90 3 ¹/2 101.6 ±0.8mm(0.5mm) ±1%(±1%) 4.05(4.2) 9.74(10.1)
100 4 114.3 ±0.8mm(0.5mm) ±1%(±1%) 4.5(4.5) 12.2(12.2)
125 5 139.8 ±0.8mm(0.5mm) ±1%(±1.6mm) 4.85(4.5) 16.1(15.0)
150 6 165.2 ±0.8mm(0.5mm) ±1%(±1.6mm) 4.85(5.0) 19.2(19.8)
175 7 190.7 ±0.9mm(0.5mm) ±1%(±0.8%) 5.3(5.3) 24.2(24.2)
200 8 216.3 ±1.0mm(0.5mm) ±1%(±0.8%) 5.85(5.8) 30.4(30.1)
225 9 241.8 ±1.2mm(0.5mm) ±1%(±0.8%) 6.2(6.2) 36.0(36.0)
250 10 267.4 ±1.3mm(0.5mm) ±1%(±0.8%) 6.40(6.6) 41.2(42.4)
300 12 318.5 ±1.5mm(0.5mm) ±1%(±0.8%) 7.00(6.9) 53.8(53.0)
350 14 355.6 -(-) ±1%(±0.8%) 7.60(7.9) 65.2(67.7)
400 16 406.4 -(-) ±1%(±0.8%) 7.9(7.9) 77.6(77.6)
450 18 457.2 -(-) ±1%(±0.8%) 7.9(7.9) 87.5(87.5)
500 20 508.0 -(-) ±1%(±0.8%) 7.9(7.9) 97.4(97.4)
550 22 558.8 -(-) ±1% 7.9 107
600 24 609.6 -(-) ±1% 7.9 117

정사각형 KS D 3568(JIS G 3466)

변의길이 두께 단위무게 단면적 단면2차모멘트 단면계수 단면2차반지름
A*B t ㎝⁴ ㎤ ㎝
mm mm kg/m ㎠ lxㆍly ZxㆍZy ixㆍiy
20*20 1.2 0.697 0.865 0.53 0.52 0.769
1.6 0.872 1.123 0.67 0.65 0.751
25*25 1.2 0.87 1.105 1.03 0.824 0.965
1.6 1.12 1.432 1.27 1.02 0.942
30*30 1.2 1.06 1.345 1.83 1.22 1.17
1.6 1.38 1.752 2.31 1.54 1.15
40*40 1.6 1.88 2.392 5.79 2.90 1.56
2.3 2.62 3.332 7.73 3.86 1.52
50*50 1.6 2.38 3.032 11.7 4.68 1.96
2.3 3.34 4.252 15.9 6.34 1.93
3.2 4.50 5.727 20.4 8.16 1.89
60*60 1.6 2.88 3.672 20.7 6.89 2.37
2.3 4.06 5.172 28.3 9.44 2.34
3.2 5.50 7.007 36.9 12.3 2.30
75*75 1.6 3.64 4.632 41.3 11.0 2.99
2.3 5.14 6.552 57.1 15.2 2.95
3.2 7.01 8.927 75.5 20.1 2.91
4.5 9.55 12.17 98.6 26.3 2.85
80*80 2.3 5.50 7.012 69.9 17.5 3.16
3.2 7.51 9.567 92.7 23.2 3.11
4.5 10.30 13.07 122 30.4 3.05
90*90 2.3 6.23 7.932 101 22.4 3.56
3.2 8.51 10.85 135 29.9 3.52
100*100 2.3 6.95 8.852 140 27.9 3.97
3.2 9.52 12.13 187 37.5 3.93
4.0 11.7 14.95 226 45.3 3.89
4.5 13.1 16.67 249 49.9 3.87
6.0 17.0 21.63 311 62.3 3.79
9.0 24.1 30.67 408 81.6 3.65
12.0 30.2 38.53 471 94.3 3.50
125*125 3.2 12.0 15.33 376 60.1 4.95
4.5 16.6 21.17 506 80.9 4.89
5.0 18.3 23.36 553 88.4 4.86
6.0 21.7 27.63 641 103 4.82
9.0 31.1 39.67 865 138 4.67
12.0 39.7 50.53 103*10 165 4.52
150*150 4.5 70.1 25.67 896 120 5.91
5.0 22.3 28.36 982 131 5.89
6.0 26.4 33.63 115*10 153 5.84
9.0 38.2 48.67 158*10 210 5.69
175*175 4.5 23.7 30.17 145*10 166 6.93
5.0 26.2 33.36 159*10 182 6.91
6.0 31.1 39.63 186*10 213 6.86
200*200 4.5 27.2 34.67 219*10 219 7.95
5.0 35.8 45.63 283*10 283 7.88
6.0(6.0) 46.9 59.79 362*10 362 7.78
9.0(8.0) 52.3 66.67 399*10 399 7.73
12.0 67.9 86.53 498*10 498 7.59

직사각형

변의길이 두께 단위무게 단면적 단면2차모멘트 단면계수 단면2차반지름
A*B t ㎝⁴ ㎤ ㎝
mm mm kg/m ㎠ lx ly Zx Zy ix iy
30*20 1.2 0.868 1.105 1.34 0.711 0.89 0.711 1.10 0.802
30*20 1.6 1.124 1.4317 1.66 0.879 1.11 0.879 1.80 0.784
40*20 1.2 1.053 1.3453 2.73 0.923 1.36 0.923 1.42 0.828
40*20 1.6 1.375 1.7517 3.43 1.15 1.72 1.15 1.40 0.810
50*20 1.6 1.63 2.072 6.08 1.42 2.43 1.42 1.71 0.829
50*20 2.3 2.25 2.872 8.00 1.83 3.20 1.83 1.67 0.798
50*30 1.6 1.88 2.392 7.96 3.6 3.18 2.40 1.82 1.23
50*30 2.3 2.62 3.332 10.6 4.76 4.25 3.17 1.79 1.20
60*30 1.6 2.13 2.712 12.5 4.25 4.16 2.83 2.15 1.25
60*30 2.3 2.98 3.792 16.8 5.65 5.61 3.76 2.11 1.22
60*30 3.2 3.99 5.087 21.4 7.08 7.15 4.72 2.05 1.18
75*20 1.6 2.25 2.872 17.6 2.1 4.69 2.10 2.47 0.855
75*20 2.3 3.16 4.022 23.7 2.73 6.31 2.73 2.43 0.824
75*45 1.6 2.88 3.672 28.4 12.9 7.56 5.75 2.78 1.88
75*45 2.3 4.06 5.172 38.9 17.6 10.4 7.82 2.74 1.84
75*45 3.2 5.50 7.007 50.8 22.8 13.5 10.1 2.69 1.80
80*40 1.6 2.88 3.672 30.7 10.5 7.68 5.26 2.89 1.69
80*40 2.3 4.06 5.172 42.1 14.3 10.5 7.14 2.85 1.66
80*40 3.2 5.50 7.007 54.9 18.4 13.7 9.21 2.80 1.62
90*45 2.3 4.60 5.862 61.0 20.8 13.6 9.22 3.23 1.88
90*45 3.2 6.25 7.967 80.2 27.0 17.8 12.0 3.17 1.84
100*20 1.6 2.88 3.672 38.1 2.78 7.61 2.78 3.22 0.870
100*20 2.3 4.06 5.172 51.9 3.64 10.4 3.64 3.17 0.839
100*40 1.6 3.38 4.312 53.5 12.9 10.7 6.44 3.52 1.73
100*40 2.3 4.78 6.092 73.9 17.5 14.8 8.77 3.48 1.70
100*40 4.2 8.32 10.60 120 27.6 24.0 10.6 3.36 1.61
100*50 1.6 3.64 4.632 61.3 21.1 12.3 8.43 3.64 2.13
100*50 2.3 5.14 6.552 84.8 29.0 17.0 11.6 3.60 2.10
100*50 3.2 7.01 8.927 112 30.8 22.5 15.2 3.55 2.06
100*50 4.5 9.55 12.17 147 48.9 29.3 19.5 3.47 2.00
125*40 1.6 4.01 5.112 94.4 15.8 15.1 7.91 4.60 1.76
125*40 2.3 5.69 7.242 131 21.6 20.9 10.8 4.25 1.73
125*75 2.3 6.95 8.852 192 87.5 30.6 23.3 4.65 3.14
125*75 3.2 9.52 12.13 257 117 41.1 31.1 4.60 3.10
125*75 4.0 11.7 14.95 311 141 49.7 37.5 4.56 3.07
125*75 4.5 13.1 16.67 342 155 54.8 41.2 4.53 3.04
150*75 6.0 17.0 21.63 428 192 68.5 51.1 4.45 2.98
150*75 3.2 10.8 13.73 402 137 53.6 36.6 5.41 3.16
150*80 4.5 15.2 19.37 563 211 75.0 52.9 5.39 3.30
150*80 5.0 16.8 21.36 614 230 81.9 57.5 5.36 3.28
150*80 6.0 19.8 25.23 710 264 94.7 66.1 5.31 3.24
150*100 3.2 12.0 15.33 488 262 65.1 52.5 5.64 4.14
150*100 4.5 16.6 21.17 658 352 87.7 70.4 5.58 4.08
150*100 6.0 21.7 27.63 835 444 111 88.8 5.50 4.01
150*100 9.0 31.1 39.67 113*10 595 151 119 5.33 3.87
200*100 4.5 20.1 25.67 133*10 455 133 90.9 7.20 4.21
200*100 6.0 26.4 33.63 170*10 577 170 115 7.12 4.14
200*100 9.0 38.2 48.67 236*10 782 235 156 6.94 4.01
200*150 4.5 23.7 30.17 176*10 113*10 176 151 7.64 6.13
200*150 6.0 31.1 39.63 227*10 146*10 227 194 7.56 6.06
200*150 9.0 45.3 57.67 317*10 202*10 317 270 7.41 5.93

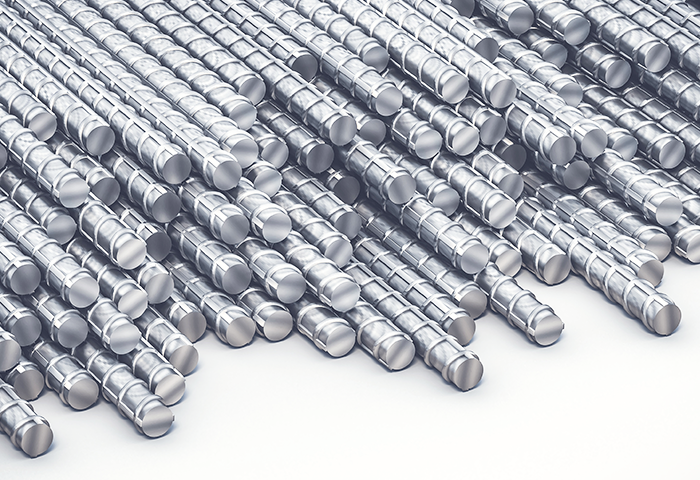

이형철근 (REINFORCING STEEL BAR)

표준규격 ASTM A615 DIN 488 BS 4449
공칭치수 단위무게 Bar No 단위무게 공칭치수 단위무게 공칭치수 단위무게
Size kg/m lb/ft kg/m mm kg/m mm kg/m
6 0.222 6 0.222
8 0.395 8 0.935
D 10 0.560 3 0.376 0.560 10 0.617 10 0.616
D 13 0.995 4 0.668 0.994 12 0.888 12 0.888
14 1.21
D 16 1.56 5 1.043 1.552 16 1.58 16 1.579
D 19 2.25 6 1.502 2.235 18 2.00
20 2.48 20 2.466
D 22 3.04 7 2.044 3.042 22 2.98
24 3.55
D 25 3.98 8 2.670 3.973 25 3.85 25 3.854
26 4.17
D 29 5.04 9 3.400 5.059 28 4.83
30 5.55
D 32 6.23 10 4.303 6.403 32 6.31 32 6.313
D 35 7.51 11 5.313 7.906 34 7.13
38 7.99
D 38 8.95 40 8.90
D 41 10.5 14 7.65 11.384 40 9.87 40 9.864
