Stainless steel

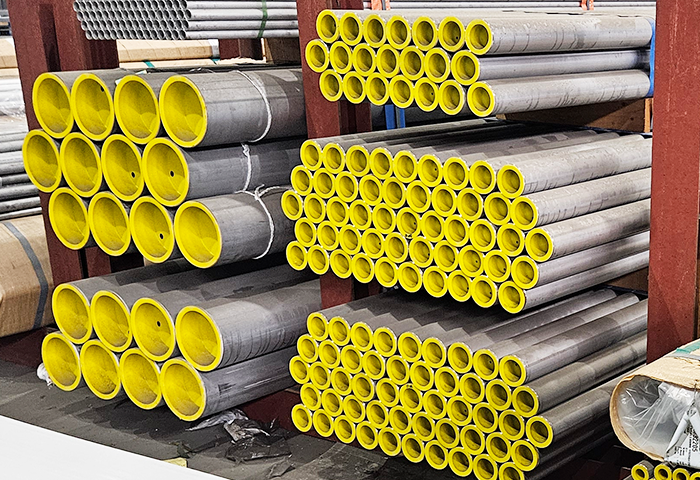

스테인리스 파이프 (PIPE)

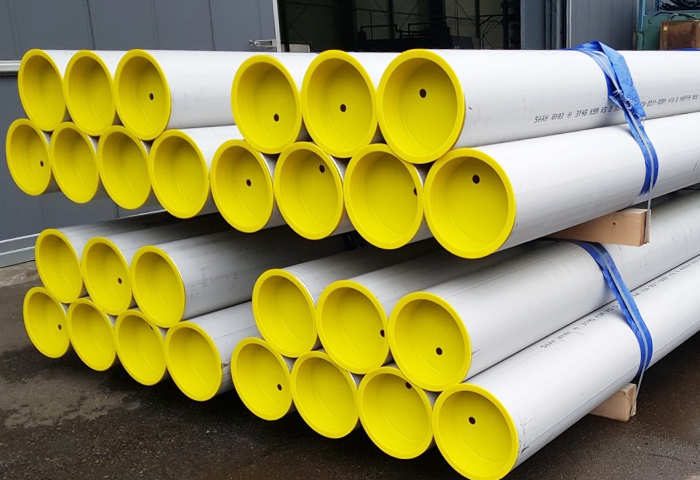

  • 제조방식에 따라 용접관과 심레스관으로 구분되며, 용접관은 홈형 롤 또는 유니버설 롤에 의해서 만든 스켈프 또는 띠강을 가열하여 굽혀 이것을 용접 온도로 가열하고 회전 롤과 심봉을 사용해서 이음매를 세로로 용접하여 만든 강관을 말하며 건축 내외장제, 배관 산업용설비, 석유화학, 섬유공업, 지지등 산업전반의 장소에서 다양하게 사용된다. 심레스 파이프는 이음매가 없는 강관으로서 용접관으로 모재부에서 열간 가공을 통한 추출 방식으로 고압가스관이나 화학공업용 강관, 석유시추용 강관, 각종플랜트, 원자력, 항공기등 고압, 고온, 저온등 특수 배관용도로 사용된다.
  • 스테인리스 구조용 각관
    구조용 파이프는 표면이 미려하고 산화피막을 형성시켜 내식성이 우수하며 200℃의 고온에서도 상온과 같은 특성을 유지한다. 일반적으로 건축물의 외장이나 내부시설 자재로 사용하며 외부 연마정도에 따라 광택이 달라진다.
견적문의
  • JIS
  • ASTM
  • 튜브

배관용 스테인리스 강관(JIS/KS)

호칭경 호칭두께
SCH 5S SCH 10S SCH 20S SCH 40 SCH 80 SCH 120 SCH 160
A B 외경(mm) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m) 두께(T) Weight(kg/m)
304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317		 304
304L
321		 310
316L
317
6 1/8 10.5 1.0 0.237 0.238 1.2 0.278 0.28 1.5 0.336 0.338 1.7 0.373 0.375 2.4 0.484 0.487
8 1/4 13.8 1.2 0.377 0.379 1.65 0.499 0.503 2 0.588 0.592 2.2 0.636 0.64 3 0.807 0.812
10 3/8 17.3 1.2 0.481 0.484 1.65 0.643 0.647 2 0.762 0.767 2.3 0.859 0.865 3.2 1.12 1.13
15 1/2 21.7 1.65 0.824 0.829 2.1 1.03 1.03 2.5 1.2 1.2 2.8 1.32 1.33 3.7 1.66 1.67 4.7 1.99 2
20 3/4 27.2 1.65 1.05 1.06 2.1 1.31 1.32 2.5 1.54 1.55 2.9 1.76 1.77 3.9 2.26 2.28 5.5 2.97 2.99
25 1 34.0 1.65 1.33 1.34 2.8 2.18 2.19 3 2.32 2.33 3.4 2.59 2.61 4.5 3.31 3.33 6.4 4.4 4.43
32 1-1/4 42.7 1.65 1.69 1.7 2.8 2.78 2.8 3 2.97 2.99 3.6 3.51 3.53 4.9 4.61 4.65 6.4 5.79 5.82
40 1-1/2 48.6 1.65 1.93 1.94 2.8 3.19 3.21 3 3.41 3.43 3.7 4.14 4.16 5.1 5.53 5.56 7.1 7.34 7.39
50 2 60.5 1.65 2.42 2.43 2.8 4.02 4.05 3.5 4.97 5 3.9 5.5 5.53 5.5 7.54 7.58 8.7 11.2 11.3
65 2-1/2 76.3 2.1 3.88 3.91 3.0 5.48 5.51 3.5 6.35 6.39 5.2 9.21 9.27 7 12.1 12.2 9.5 15.8 15.9
80 3 89.1 2.1 4.55 4.58 3.0 6.43 6.47 4 8.48 8.53.1 5.5 11.5 11.5 7.6 15.4 15.5 11.1 21.6 21.7
90 3-1/2 101.6 2.1 5.2 5.24 3.0 7.37 7.41 4 9.72 9.79.1 5.7 13.6 13.7 8.1 18.9 19 12.7 28.1 28.3
100 4 114.3 2.1 5.87 5.91 3.0 8.32 8.37 4 11 11.1 6 16.2 16.3 8.6 22.6 22.8 11.1 28.5 28.7 13.5 33.9 34.1
125 5 139.8 2.8 9.56 9.62 3.4 11.6 11.6 5 16.8 16.9.1 6.6 21.9 22 9.5 30.8 31 12.7 40.2 40.5 15.9 49.1 49.4
150 6 165.2 2.8 11.3 11.4 3.4 13.7 13.8 5 20 20.1.1 7.1 28 28.1 11 42.3 42.5 14.3 53.8 54.1 18.2 66.6 67.1
200 8 216.3 2.8 14.9 15.0 4.0 21.2 21.3 6.5 34 34.2 8.2 42.5 42.8 12.7 64.4 64.8 18.2 89.8 90.4 23 111 111
250 10 267.4 3.4 22.4 22.5 4.0 26.2 26.4 6.5 42.2 42.5 9.3 59.8 60.2 15.1 94.9 95.5 21.4 131 132 28.6 170 171
300 12 318.5 4.0 31.3 31.5 4.5 35.2 35.4 6.5 50.5 50.8 10.3 79.1 79.6 17.4 131 131 25.4 185 187 33.3 237 238
350 14 355.6 4.0 35.0 35.3 5.0 43.7 43.9 8.0 69.3 69.7 11.1 95.3 95.9 19 159 160 27.8 227 228 35.7 284 286
400 16 406.4 4.5 45.1 45.3 5.0 50.0 50.3 8.0 79.4 79.9 12.7 125 125 21.4 205 207 30.9 289 291 40.5 369 372
450 18 457.2 4.5 50.7 51.1 5.0 56.3 56.7 8.0 89.5 90.1 14.3 158 159 23.8 257 259 34.9 367 369 45.2 464 467
500 20 508.0 5.0 62.6 63.1 5.5 68.8 69.3 9.5 118 119 15.1 185 187 26.2 314 316 38.1 446 449 50 570 574
550 22 558.8 5.0 69.0 69.4 5.5 75.8 76.3 9.5 130 131 15.9 215 216 28.6 378 380 41.3 532 536 54 679 683
600 24 609.6 5.5 82.8 83.3 6.5 97.7 98.3 9.5 142 143 17.5 2581 260 31 447 450 46 646 650 59.5 815 821
650 26 660.4 5.5 89.7 90.3 8.0 130 131 12.7 205 206 18.9 302 304 34 531 534 49.1 748 752 64.2 953 690
* 중량계산식 : 304/L : W=0.02491  t (D-t)  316/L : w=0.02507 t (D-t)   w=중량(kg/m)   t=두께(mm)   D=외경(mm)

배관용 스테인리스 강관(ASTM/AISI)

Nom O.D O.D SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH SCH
bore STD XS
inch mm inch 5S 5 10S 10 20 30 40S 40 60 80S 80 100 120 140 160 XXS
1/8 10.29 0.405 1.73 2.41
1/4 13.72 0.54 2.24 3.02
3/8 17.15 0.675 1.65 2.31 3.2
1/2 21.34 0.84 1.65 1.65 2.11 2.11 2.77 3.73 4.75 7.47
3/4 26.67 1.05 1.65 1.65 2.11 2.11 2.87 3.91 5.54 7.82
1 33.4 1.315 1.65 1.65 2.77 2.77 3.38 4.55 6.35 9.09
1-1/4 42.16 1.66 1.65 1.65 2.77 2.77 3.56 4.85 6.35 9.7
1-1/2 48.26 1.9 1.65 1.65 2.77 2.77 3.68 5.08 7.14 10.16
2 60.33 2.375 1.65 1.65 2.77 2.77 3.91 5.54 8.71 11.07
2-1/2 73.03 2.875 2.11 2.11 3.05 3.05 5.16 7.01 9.53 14.02
3 88.9 3.5 2.11 2.11 3.05 3.05 5.49 7.62 11.13 15.24
3-1/2 101.6 4 2.11 2.11 3.05 3.05 5.74 8.08 12.7 16.15
4 114.3 4.5 2.11 2.11 3.05 3.05 6.02 8.56 11.13 13.49 17.12
5 141.3 5.563 2.77 2.77 3.4 3.4 6.55 9.53 12.7 15.88 19.05
6 168.28 6.625 2.77 2.77 3.4 3.4 7.11 10.97 14.27 18.24 21.95
8 219.08 8.625 2.77 2.77 3.76 3.76 6.35 7.04 8.18 10.81 12.7 15.06 18.24 20.62 23.01 22.23
10 273.05 10.75 3.4 3.4 4.19 4.19 6.35 7.8 9.27 12.7 12.7 15.06 18.24 21.41 25.4 28.58 25.4
12 323.85 12.75 3.96 4.19 4.57 4.57 6.35 8.38 9.53 10.31 14.27 12.7 17.45 21.41 25.4 28.58 33.32 25.4
14 355.6 14 3.96 4.78 6.35 7.92 9.53 9.53 11.13 15.06 12.7 19.05 23.8 27.76 31.75 35.71
16 406.4 16 4.19 4.78 6.35 7.92 9.53 9.53 12.7 16.66 12.7 21.41 26.19 30.94 36.53 40.46
18 457.2 18 4.19 4.78 6.35 7.92 11.13 9.53 14.27 19.05 12.7 23.8 29.36 34.93 39.67 45.24
20 508 20 4.78 5.54 6.35 9.53 12.7 9.53 15.06 20.62 12.7 26.19 32.54 38.1 44.45 49.99
22 558.8 22 4.78 5.54 6.35 9.53 12.7 9.53 15.88 22.23 12.7 28.57 34.92 41.27 47.62 53.97
24 609.6 24 5.54 6.35 6.35 9.53 14.27 9.53 17.45 24.59 12.7 30.94 38.89 46.02 52.37 59.51
26 660.4 26 7.92 12.7 9.53 12.7
28 711.2 28 7.92 12.7 15.88 9.53 12.7
30 762 30 6.35 7.92 7.92 12.7 15.88 9.53 12.7
32 812.8 32 7.92 12.7 15.88 9.53 17.48 12.7
34 863.6 34 7.92 12.7 15.88 9.53 17.48 12.7
36 914.4 36 7.92 12.7 15.88 9.53 19.05 12.7
* 중량계산식 : 304/L : W=0.02491 t (D-t)  316/L : w=0.02507 t (D-t)

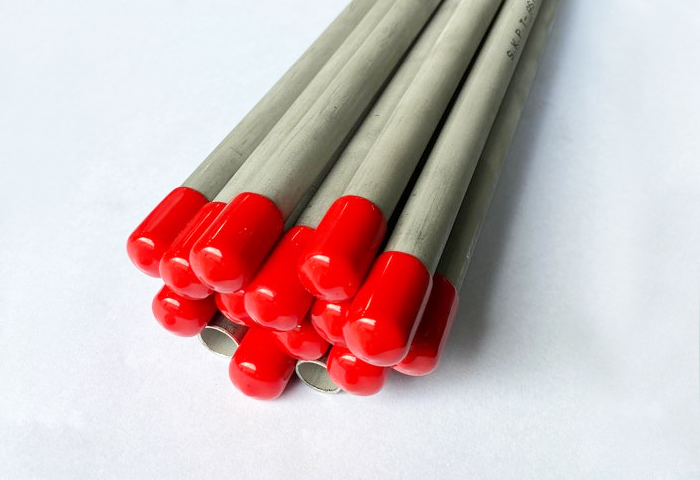

튜브 규격

O.D W.T Weight kg/m Internal pressure bar by each temperature(celsius)
304(L) 306(L) 20°C 100°C 150°C 200°C 250°C 300°C 350°C 400°C
6 1 0.125 0.125 390 306 275 256 242 230 219 211
6.35 0.89 0.121 0.122 309 242 218 203 192 182 174 167
6.35 1.24 0.158 0.159 496 389 350 326 308 292 279 269
8 1 0.174 0.175 281 221 199 185 175 166 159 153
8 1.5 0.243 0.244 492 385 347 323 305 290 277 266
9.53 0.89 0.192 0.193 198 155 139 130 123 117 111 107
9.53 1.24 0.256 0.257 310 243 219 204 193 183 175 168
9.53 1.65 0.324 0.326 455 357 321 299 282 268 256 246
10 1 0.224 0.225 220 173 155 145 137 130 124 119
10 1.5 0.318 0.319 379 297 267 249 235 223 213 205
10 2 0.399 0.4 556 436 392 366 345 328 313 301
12 1 0.274 0.275 181 142 128 119 112 107 102 98
12 1.5 0.392 0.394 308 241 217 202 191 181 173 167
12 2 0.498 0.5 447 351 315 294 278 264 252 242
12.7 0.89 0.262 0.263 146 114 1.3 96 90 86 82 79
12.7 1.24 0.354 0.356 226 177 159 149 140 133 127 122
12.7 1.65 0.454 0.456 327 256 230 215 203 192 184 177
14 1 0.324 0.325 154 120 108 101 95 91 86 83
15 1 0.349 0.35 143 112 101 94 89 84 80 77
15 1.5 0.504 0.507 240 189 170 158 149 142 135 130
15 2 0.648 0.651 345 271 244 227 215 204 195 187
15.88 1.24 0.452 0.454 178 139 125 117 110 105 100 96
16 1.5 0.542 0.544 224 176 158 147 139 132 126 121
16 2 0.697 0.701 321 252 226 211 199 189 181 174
18 1.5 0.617 0.619 197 155 139 130 122 116 111 107
18 2 0.797 0.801 281 221 199 185 175 166 159 153
19.05 1.24 0.55 0.553 146 115 103 96 91 86 82 79
19.05 1.65 0.717 0.789 209 164 147 137 130 123 118 113
19.05 2.11 0.89 0.979 280 220 198 185 174 165 158 152
20 1.5 0.691 0.694 176 138 124 116 109 104 99 95
20 2 0.897 0.901 251 196 177 165 156 148 141 136
20 2.5 1.09 1.097 321 252 226 211 199 189 181 174
20 3 1.27 1.28 395 310 279 260 246 233 223 214
22 1.5 0.766 0.769 159 125 112 105 99 94 90 86
22 2 0.996 1 226 177 159 149 140 133 127 122
25 2 1.146 1.15 197 154 139 129 122 116 111 107
25 2.5 1.401 1.41 251 196 177 165 156 148 147 136
25 3 1.644 1065 307 241 216 202 190 181 173 166
25 4 2.092 2.1 426 334 301 280 265 251 240 231
25.4 1.65 0.976 1.08 153 120 108 101 95 90 86 83
25.4 2.11 1.224 1.35 205 161 144 135 127 121 115 111
28 1.5 0.99 0.995 123 97 87 81 77 73 69 67
28 2 1.295 1.3 174 136 123 115 108 103 98 94
28 2.5 1.588 1.6 221 174 156 146 137 130 125 120
30 2 1.395 1.4 162 127 114 106 100 95 91 88
30 2.5 1.713 1.72 205 161 145 135 128 121 116 111
30 3 2.018 2.03 251 196 177 165 156 148 141 136
30 4 2.591 2.6 345 271 244 227 215 204 195 187
30 5 3.114 3.13 447 351 315 294 278 264 252 242
35 2 1.644 1.65 137 108 97 90 85 81 77 74
35 2.5 2.024 2.03 174 136 123 115 108 103 98 94
35 3 2.391 2.4 212 166 149 139 132 125 119 115
42 3 2.914 2.93 174 136 123 115 1.8 1.3 98 94
* (O.D=Ouside Diameter, W.t=Wall Thickness.)
